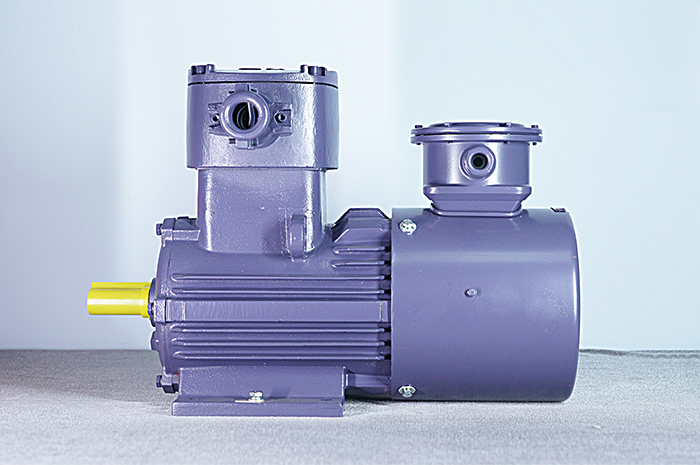

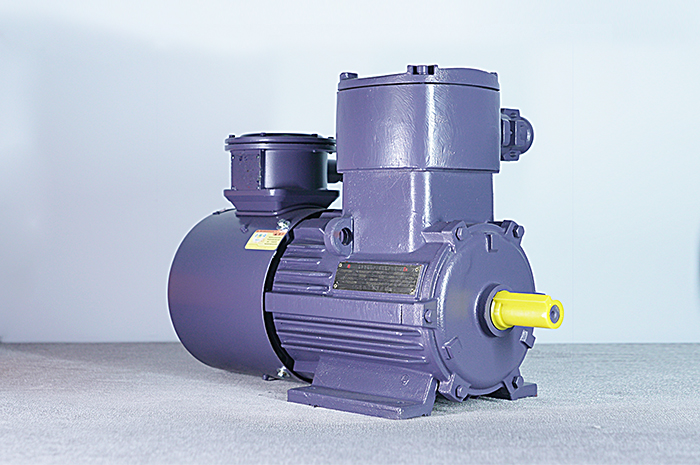

YBBP系列隔爆型变频调速三相异步电动机

YBBP系列隔爆型变频调速三相异步电动机

YBBP SERIES THREE PHASE FLAMEPROOF ASYNCHRONOUS VARIABLE FREQUENCY ADJUSTABLE-SPEED MOTORS YBBP系列隔爆型变频调速三相异步电动机符合国家标准GB3836.1《爆炸性环境第1部分：设备通用要求》和GB38362《爆炸性环境第2部分：由隔爆外壳“d”保护的设备》的规定。电气性能符合JB/T11201.1-2011《隔爆型变频调速三相异步电动机技术条件第1部分：YBBP系列隔爆型变频调速三相异步电动机（机座号80-355)》。电动机后部增加独立冷却风机，安装尺寸与YB2、YB3、YBX3等系列电动机相同。电动机一般为380V、50Hz。

YBBP系列隔爆型变频调速三相异步电动机与变频装置相配套，具有调速性能好、节能、温升裕度大、寿命长、性能好、噪音低、隔烟结构先进、可靠性高、使用维护方便等优点，通过改变频率而调速，调速范围广，过载能力强，适用于煤矿井下（非采掘工作面）及工厂含有的符合上述标准中规定的爆炸性气体混合物的作业场所作电力拖动。电动机广泛应用于轻工、纺织、化工、石油、冶金、机床、水泵等行业。

YBBP系列隔爆型变频调速三相异步电动机安装及外形尺寸
THE DIMENSIONS OF MOUNTING AND CONTOUR FOR YBBP SERIES FLAMEPROOF VARIABLE-FREQUENCY ADJUSTABLE-SPEED MOTORS
机座号 Frame size	极数    Poles	安装尺寸(毫米)Mounting dimension(mm)									外形尺寸(毫米)Contour dimension(mm)
		H	A	B	C	D	E	F	G	K	AB	AC	AD	HD	L
80M	2、4、6、8	80	125	100	50	19	40	6	15.5	10	165	165	180	320	440
90S		90	140	100	56	24	50	8	20	10	180	180	180	350	490
90L		90	140	125	56	24	50	8	20	10	180	180	180	350	515
100L		100	160	140	63	28	60	8	24	12	205	205	180	400	560
112M		112	190	140	70	28	60	8	24	12	250	230	200	420	560
132S		132	216	140	89	38	80	10	33	12	280	270	200	450	600
132M		132	216	178	89	38	80	10	33	12	280	270	200	450	630
160M		160	254	210	108	42	110	12	37	14.5	330	325	220	520	780
160L		160	254	254	108	42	110	12	37	14.5	330	325	220	520	820
180M		180	279	241	121	48	110	14	42.5	14.5	355	360	220	550	895
180L		180	279	279	121	48	110	14	42.5	14.5	355	360	220	550	915
200L		200	318	305	133	55	110	16	49	18.5	390	400	250	645	970
225S	4、8	225	356	286	149	60	140	18	53	18.5	440	450	250	710	1025
225M	2	225	356	311	149	55	110	16	49	18.5	440	450	250	710	1035
225M	4、6、8	225	356	311	149	60	140	18	53	18.5	440	450	250	710	1055
250M	2	250	406	349	168	60	140	18	53	24	495	500	300	730	1085
250M	4、6、8	250	406	349	168	65	140	18	58	24	495	500	300	730	1085
280S	2	280	457	368	190	65	140	18	58	24	545	560	300	810	1210
280S	4、6、8	280	457	368	190	75	140	20	67.5	24	545	560	300	810	1210
280M	2	280	457	419	190	65	140	18	58	24	545	560	300	810	1275
280M	4、6、8	280	457	419	190	75	140	20	67.5	24	545	560	300	810	1275
315S	2	315	508	406	216	65	140	18	58	28	640	630	400	1020	1270
315S	4、6、8、10	315	508	406	216	80	170	22	71	28	640	630	400	1020	1350
315M	2	315	508	457	216	65	140	18	58	28	640	630	400	1020	1390
315M	4、6、8、10	315	508	457	216	80	170	22	71	28	640	630	400	1020	1470
315L	2	315	508	508	216	65	140	18	58	28	640	630	400	1020	1390
315L	4、6、8、10	315	508	508	216	80	170	22	71	28	640	630	400	1020	1470
355S	2		610	500	254	75	140	20	67.5	28	745	750	500	1100	1570
355S	4、6、8、10		610	500	254	95	170	25	86	28	745	750	500	1100	1630
355M	2		610	560	254	75	140	20	67.5	28	745	750	500	1100	1650
355M	4、6、8、10		610	560	254	95	170	25	86	28	745	750	500	1100	1710
355L	2		610	630	254	75	140	20	67.5	28	745	750	500	1100	1800
355L	4、6、8、10		610	630	254	95	170	25	86	28	745	750	500	1100	1820

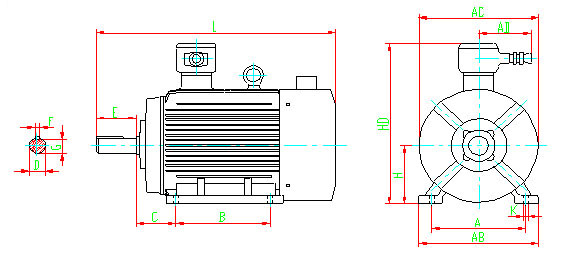

注：1.图为B3型图样，机座带底脚，端盖上无凸缘。
2.H80-90无吊环。
Note：1.The drawing is B3 type with frame but no flange.
2.H80-90 have no lifting bolts.
